Il pacchetto bCAD–Furniture è stato pensato per l’automazione del disegno di armadi e di mobili. L’idea guida del pacchetto è semplice, dare la possibilità al disegnatore di lavorare soprattutto sul modello 3D assemblandolo a partire da pannelli separati, oppure modificare progetti già esistenti allineando le loro dimensioni complessive e la sistemazione degli elementi con i bisogni del cliente. La maggior parte del lavoro di routine, cioè la creazione di disegni per parti differenti, il taglio dei pezzi, la stima del costo dei materiali e dei componenti standard e la redazione di prospetti tecnici, sono interamente svolte da questo programma. In questo modo il lavoro è semplificato e si riduce ad un semplice processo di assemblaggio, permettendo all’utilizzatore di concentrarsi solo sui bisogni del cliente e sull’ideazione del mobile. Il lavoro, inoltre, diventa più accurato ed efficiente; la possibilità di errori nel disegno sono in pratica impossibili, e gli errori di calcolo della quantità di accessori oppure degli elementi ordinati, sono minimi. Infine, l’automazione del taglio dei pezzi permette di ridurre drasticamente il consumo di materiale.

Come funziona

Tecnicamente, il pacchetto bCAD-Furniture non è altro che bCAD equipaggiato con un set di speciali applicazioni addizionali mirate ad accelerare e semplificare la creazione di mobili e arredamenti. Questi strumenti sono situati nel menù Applicativi. Oltre alle applicazioni speciali per mobili ci sono anche strumenti addizionali utilizzabili ugualmente per altri scopi all’interno di qualsiasi disegno. Gli strumenti normali di bCAD sono usati per la combinazione di parti generali, per esempio spostamenti, rotazioni, riflessioni speculari, ed il loro utilizzo è notoriamente molto semplice.

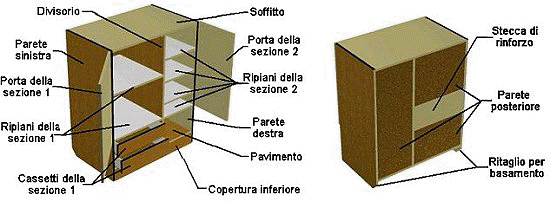

Con l’applicativo Forniture si possono creare modelli 3D fotorealistici di mobili, i modelli creati si possono combinare con elementi e modelli realizzati con l'aiuto di strumenti standard di bCAD. In questo modo è possibile disegnare viste di appartamenti e intere case con arredamento completo e molto altro.

 In bCAD-Furniture sono presenti i seguenti comandi aggiuntivi rispetto alla versione Standard:

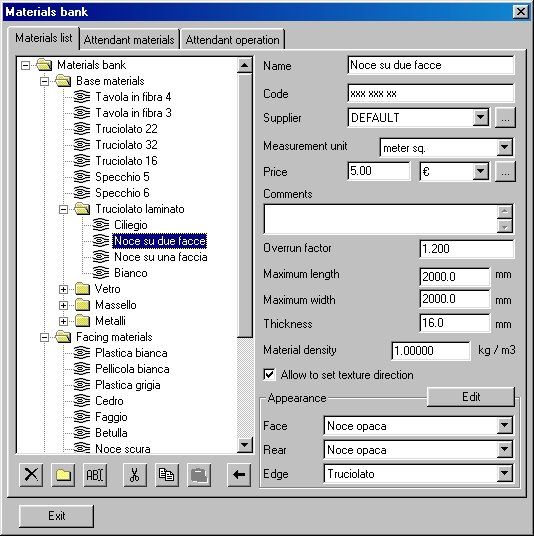

La prima cosa da fare utilizzando bCAD Furniture è crearsi o modificare secondo le proprie esigenze la banca dati, le informazioni finali e la visualizzazione fotorealisticha dipendono dal dettaglio nell'inserimento di queste informazioni.

Fra le altre cose si possono determinare le seguenti specifiche:

Base materials – materiale dell’anima del pannello.
Facing materials – materiale che riveste l’anima quando viene creato un pannello.
Edge materials – per creare bordi e applicarli su di essi.
Accessory material – il resto dei materiali usati per fare pannelli (vernici, colle,ecc).
Attendant materials – i materiali di accompagnamento che sono indispensabili quando si usano alcuni materiali dalla banca dei materiali.
Attendant operations – le operazioni che accompagnano l’applicazione di questo o quel materiale e specificare con quali materiali sono stati utilizzati.

si possono inserire i valori di prezzo, unità di misura, dimensioni dei pannelli, spessore, tipo di anima, tipo di rivestimento, laccature, e tuttle le operazioni collegate (se presenti) all’uso di ogni materiale della banca dati, in modo che utilizzando un materiale siano conteggiati anche i costi di laccatura, lucidatura, colle varie, ecc ecc.

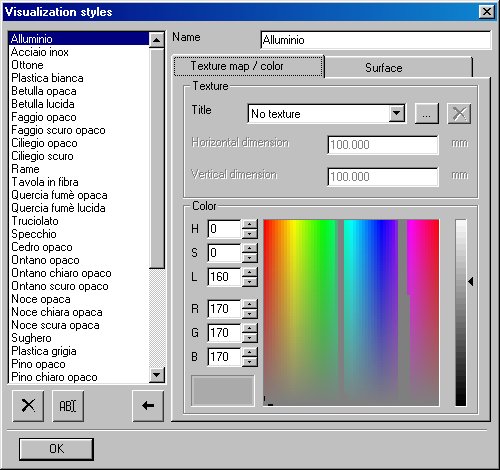

su ogni materiale si possono specificare in modo interattivo, le caratteristiche di superficie, anima, texture, ecc ecc.

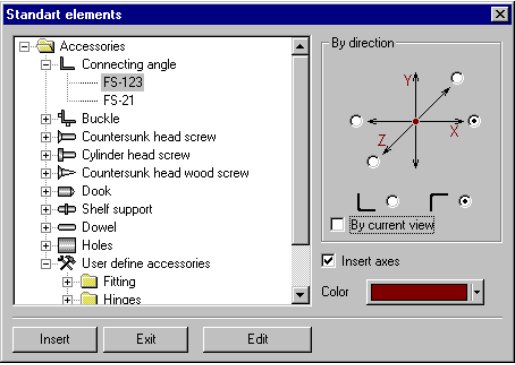

Oltre alla banca dati dei materiali è possibile creare e modificare una dettagliata banca dati con gli accessori (cerniere, viti, accessori, perni, borchie, supporti per mensole, tasselli, ecc.) da utilizzare nell’assemblaggio dei mobili.

Di ogni accessorio sarà possibile indicare le dimensioni ed il prezzo

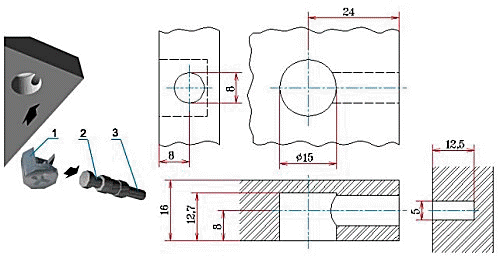

Inoltre inserendo questi accessori nei pannelli verranno determinati anche i fori, di fissaggio con le dimensioni e la disposizione.

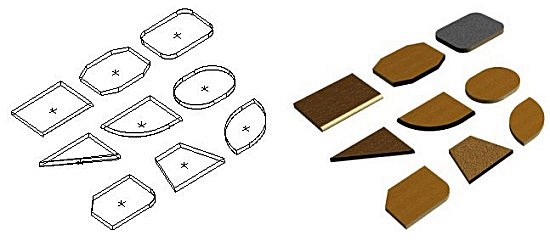

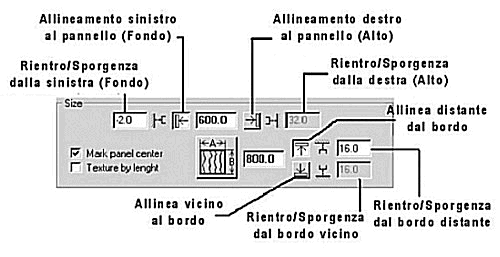

A questo punto si possono creare con comandi specifici di forme geometriche standard, e specificarne le dimensioni, i bordi, la composizione e moltissimi altri parametri

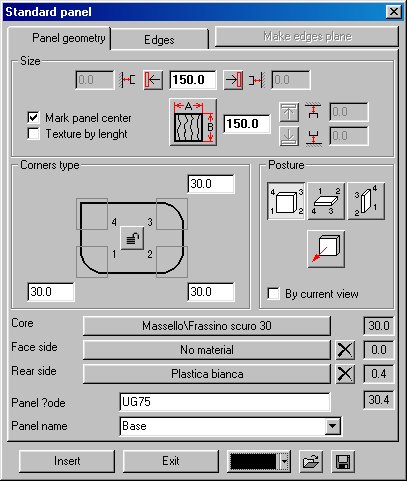

Con dei semplici click del mouse si possono impostare un numero notevole di tipi di angoli  in modo da creare pannelli delle forme più disparate:

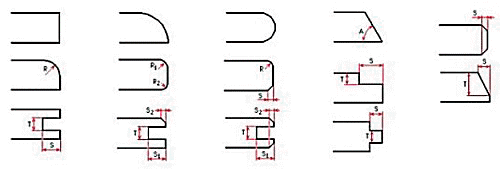

I pannelli così creati possono avere ben 14 varianti di bordi.

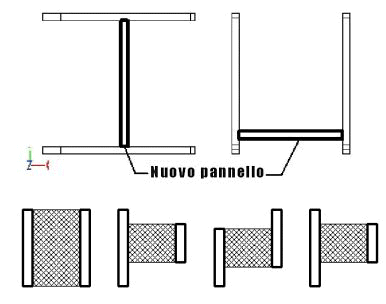

Una volta disegnati i pannelli possono essere inseriti in modo automatico su pannelli preesistenti in modo da permettere facilmente l’assemblaggio del mobile



se necessario i pannelli si ridimensioneranno a seconda della disposizione richiesta

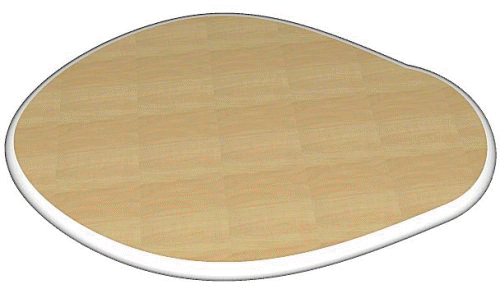

Con altri comandi è possibile creare pannelli determinati da curve di ogni forma realizzare con i comandi standard di bCAD od importati da disegni 2D.

Quindi se si ha una banca dati di mobili già disegnati in 2D sarà possibile trasformarli velocemente in 3D, vcon tutte le informazioni relative ai materiali che lo compongono ed al suo costo.

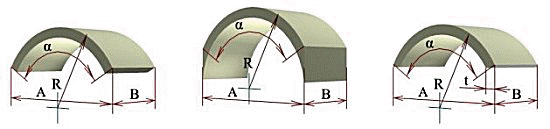

Con un altro comando creare pannelli a forma di arco, sempre avendo come risultato le desiderate informazioni di superficie e di costo

Naturalmente una volta creati, con un apposito comando, si possono modificare tutti i pannelli

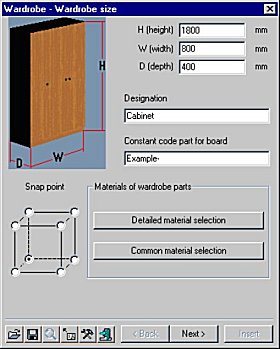

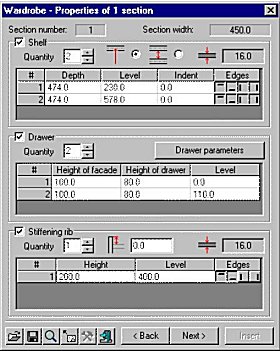

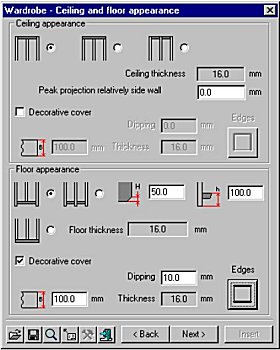

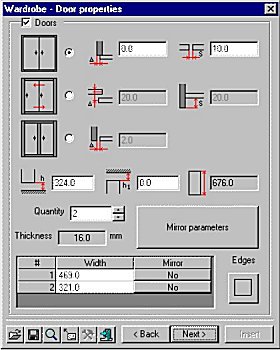

E' anche presente un comando per costruire velocemente un armadio, scaffale o comodino. Bisogna solo specificare tutti i parametri necessari nelle finestre di dialogo che si susseguono



Con un altro comando sarà possibile di creare disegni tecnici 2D, con le informazioni di data, nome del modello, nome del progettista, data, ecc., dei mobili 3D disegnati con bCAD Furniture, già pronti per la stampa. Con esso è possibile anche creare e salvare in un file il prospetto dei fori per il montaggio.

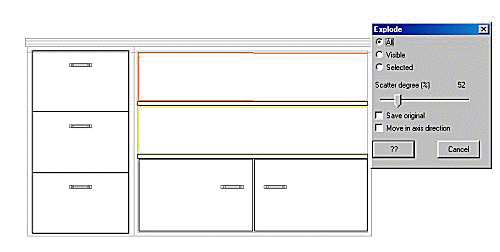

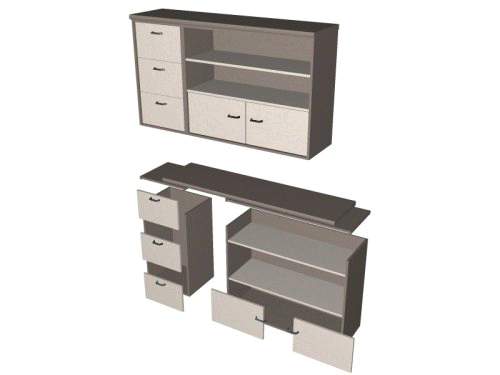

Se necessario ogni mobile può essere esploso, della percentuale desiderata

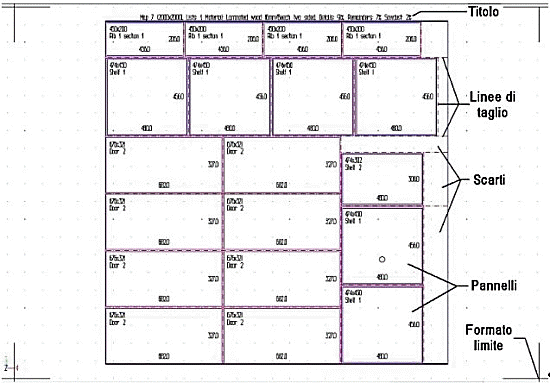

Con uno speciale comando si possono automatizzare le procedure di taglio del materiale che compone il mobile, con l’ottimizzazione e la razionalizzazione delle parti di scarto derivanti dal taglio dei pezzi a partire da un unico foglio di materiale.
L’Applicativo gestisce una banca dati per l’ammontare delle rimanenze (scarti) come risultato del taglio dei fogli base.

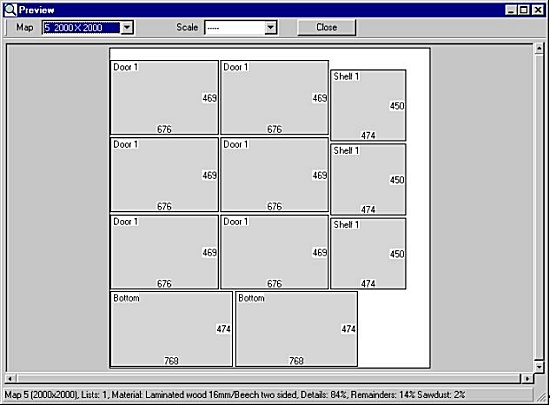

L’anteprima permette di vedere velocemente i risultati del taglio con i parametri fissati al momento senza tagliare realmente i fogli di materiale.

In questa finestra si può vedere un esempio con il numero dei pezzi da tagliare, le dimensioni complessive, la sistemazione delle parti e le statistiche sul consumo dei materiali per ciascun pezzo

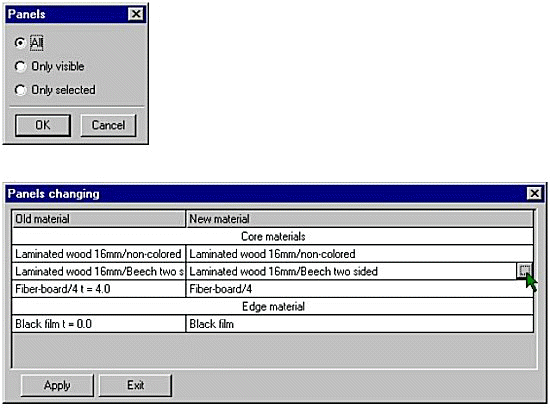

Naturalmente si possono replicare o sostituire, con un comando specifico, qualsiasi materiale usato con un altro.

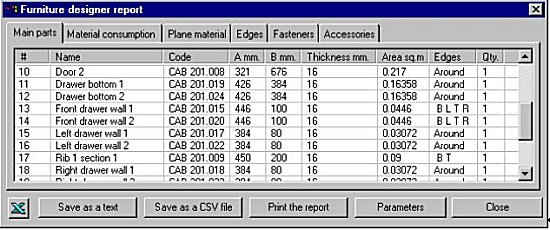

Si possono generare rapporti in cui si vedranno elencate una infinità di informazioni fra cui il consumo dei materiali e degli elementi standard nel progetto.

Con i pulsanti in fondo alla finestra di dialogo si possono trasmettere i risultati a MS Excel, salvarli in formato testo, nella forma di scambio di dati CSV o semplicemente stamparli.

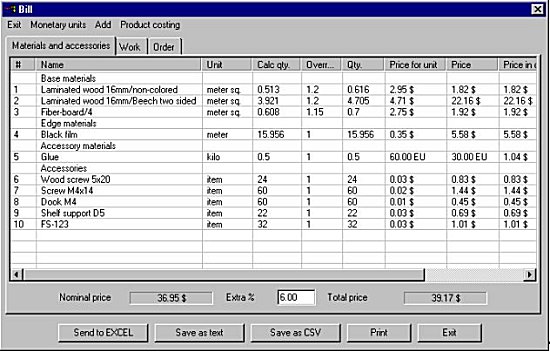

Si può eseguire velocemente e facilmente il calcolo del costo del modello. I prezzi iniziali, le norme e i fattori eccedenti sono presi dalla Banca dei materiali e dagli Accessori. I risultati possono essere stampati, salvati in un file o trasmetti a MS Excel. I prezzi totali possono essere ricevuti in qualsiasi valuta specificata e il prezzo per i materiali e le componenti indicate in una differente unità monetaria viene ricalcolato secondo le tariffe specificate.

Con l’aiuto dei pulsanti in fondo alla finestra di dialogo si possono trasmettere i risultati a MS Excel, salvarli in formato testo, nella forma di cambio di dati CVS o semplicemente stamparli.

Questa certamente non può essere una descrizione esaustiva del programma, dato che i domandi descritti solo superficialmente hanno innumerevoli parametri e finestre differenti, in cui e’ possibile operare dado i parametri più disparati, inoltre il pacchetto è composto di altri comandi che quì per brevità non abbiamo descritto.

Ci siamo solamente limitati alla descrizione sommaria del software cercando di spiegare nel miglior modo possibile le sue funzioni, ed la filosofia di disegno.

Considerato che questi comandi sono solo una aggiunta ai già potenti comandi standard di modellazione 3D di bCAD, al render fotorealistico che si può realizzare, e per ultimo, ma non certamente per ordine di importanza, al suo prezzo molto basso, fanno di questo pacchetto un prodotto praticamente senza concorrenti per il disegno automatizzato di mobili in 3D.

Scriveteci per avere maggiori dettagli info@bcad.it

Il pacchetto bCAD Furniture comprende:

bCAD Standard
L’applicativo Furniture;
La libreria di arredi 3D Interior Designer.

Il costo di tutto il pacchetto è di 950 Euro + IVA

I requisiti di sistema minimi sono:

un PC qualsiasi
32 Mbyte RAM
Scheda video SVGA (meglio se con acceleratore grafico)
20 Mbyte di spazio libero su disco
Sistemi operativi Windows 98/2000/NT o XP, sconsigliato Windows ME
