Modellazione tridimensionale

Premettiamo che le funzioni che vi stiamo per descrivere sono proprie di modellatori tridimensionali di fascia alta.

In qualsiasi versione di bCAD 3.8 si può disegnare in uno spazio 3D nella maniera solita, cioè in modalità Wire-Frame, che visivamente si presenta in questo modo:

Ok, direte voi, fin qui tutto normale, ma se vi diciamo che in ogni momento del disegno potrete modellare in maniera combinata Wire-Frame/Shading? (che da questo momento per italianizzarla chiameremo Linee/Ombreggiata), che visivamente sarebbe così:

Un po' sorpresi? Ok, allora vi diciamo che oltre a quanto detto potete modellare in ogni istante, anche in modalità Linee/Ombreggiata, ma con la rimozione delle linee in secondo piano, cioè così:

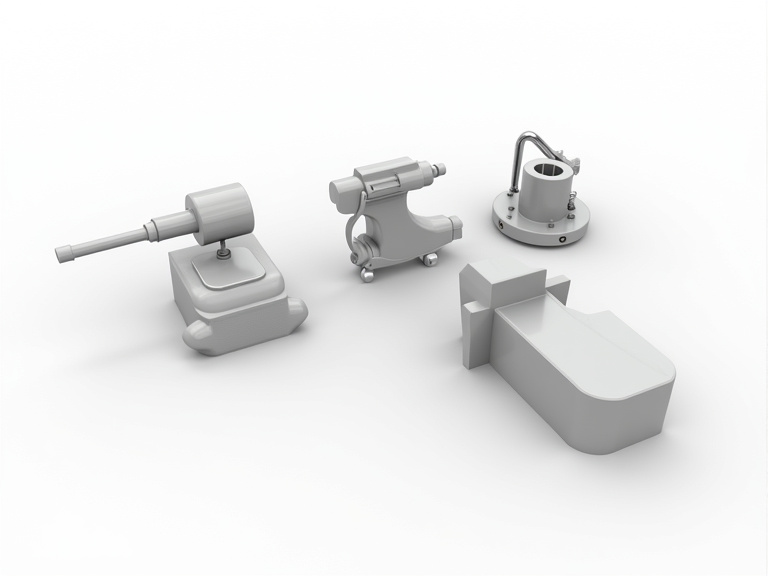

Vi sembra molto bello? allora aggiungiamo che se volete in ogni momento potete cambiare la visualizzazione della vostra finestra di disegno (non scordate mai che stiamo parlando di finestra di disegno, non di visualizzazione) nella modalità completamente Ombreggiata, eccola qua:

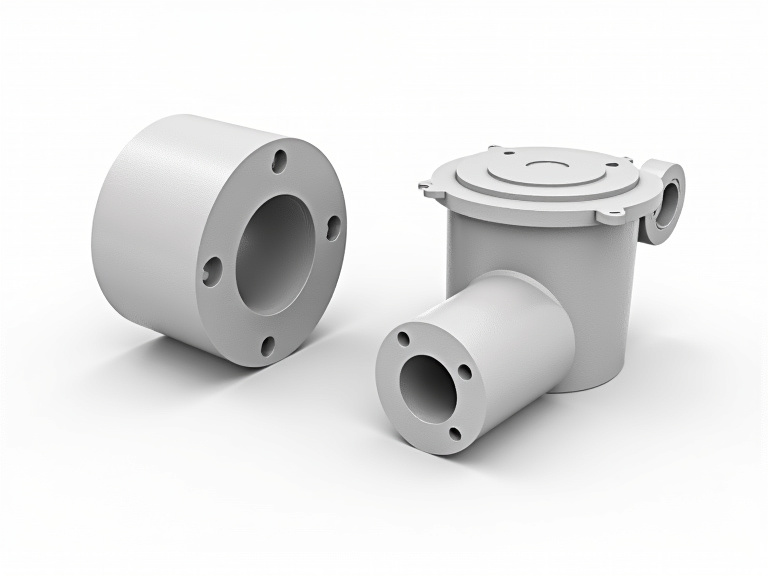

Siamo sempre in modalità di disegno e possiamo vedere gli oggetti 3D completi di texture, bump, trasparenze e riflessioni, per avere un'idea chiara di quelle che stiamo disegnando.

Ora che vi abbiamo incuriosito, passiamo a descrivere i comandi che sono in bCAD 3.8 (qualsiasi versione):

Abbiamo la barra degli strumenti 3D

come al solito, scelto un comando e premendo il tasto centrale del mouse, appaiono le varie finestre di personalizzazione, indipendenti per ogni strumento, quindi avremo le impostazioni:

per il Parallelepipedo: (sia solidi sia superfici)
per la Piramide: (sia solidi sia superfici)
per la Maglia 3D:
per la Sfera: (sia solidi sia superfici)
per il Cono, Tronco di cono o Cilindro: (sia solidi sia superfici)
per il Toroide: (sia solidi sia superfici)
per la Superficie di Rivoluzione:
per le Estrusioni: (sia solidi sia superfici)
per le diverse Superfici di Rotazione:
per le Spirali: (sia solidi sia superfici)
per le Facce 3D:
per le Superfici Guidate: (sia solidi sia superfici)
per disegnare superfici Frattali:
per le Superfici Profilate: (sia solidi sia superfici)

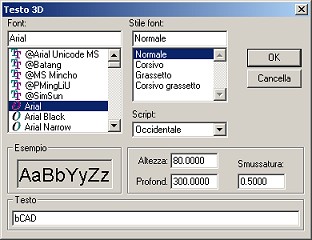

per inserire Font True Type 3D:

Ogni oggetto 3D, sia esso estruso da oggetti 2D sia esso superficie sia esso solido, può essere modificato, con gli strumenti di modifica descritti nel 2D, e può essere anche stirato, distorto, piegato, combinato, sottratto, tagliato, intersecato, con la barra della costruzione 3D

Ed ancora, tramite il web browser, possono essere generate superfici con gli applicativi basati sul calcolo NURBS.

Ed ancora possono essere inseriti, tramite il web browser, blocchi 3D in maniera visuale, dei più svariati oggetti, completi di texture, trasparenze, bump, ecc, che possono essere (sempre come nel 2D premendo, durante l'importazione il tasto centrale del mouse) scalati, ruotati, specchiati, rinominati, ecc.

Credete ancora che bCAD sia un CAD giocattolo?
Considerate le funzioni descritte ed il costo, gratuita la LE o pochi Euro la Standard.

"Modestamente" crediamo che dopo 2000 anni sia tornato qualcuno disposto a fare "miracoli".
