Progettazione bidimensionale

Pagina Iniziale

Nella barra di strumenti Standard, bCAD mette a disposizione i comandi utilizzati in modo più frequente,

quindi vi sono le Icone per:

• Aprire un nuovo disegno;

• Aprire una nuova finestra dello stesso disegno;

• Attivare la finestra OpenGL (che verrà illustrata nel Render);

• Aprire un disegno gia esistente;

• Salvare il disegno corrente;

• Aprire un blocco;

Il blocco può essere aperto sia come formato .mcr (il formato proprio dei blocchi di bCAD) ed in questo caso premendo il tasto centrale del mouse dopo aver scelto il blocco e prima dell'inserimento apparirà la seguente finestra:

in cui specchiarlo, ruotarlo, scalarlo e cambiargli il nome.

Anche un file di bCAD (formato .bdf) può essere aperto come blocco, ed in questo caso premendo il tasto centrale del mouse dopo aver scelto il file e prima dell'inserimento apparirà la seguente finestra:

in cui scegliere fra altre opzioni d inserimento.

Altri comandi della barra Standard servono per:

• Salvare un blocco;

• Salvare tutto;

• Selezionare e Deselezionare gli oggetti;

• Cancellare gli oggetti;

• Ritagliare una parte di un disegno;

• Copiare ed Incollare gli oggetti da un disegno ad un'altro;

• ed i comandi di Undo e di Redo (Annulla e Ripristina).

Nel 2D bCAD mette a disposizione tutti gli strumenti che un CAD moderno deve avere nel disegno bidimensionale.

entità 2D base quali Punto, Linea, Cerchio, Arco, Polilinea, Rettangolo, Testo, Tratteggi, Poligoni regolari, Ellissi, Riempimenti;

Per quasi tutte le entità sono disponibili scelte aggiuntive, in bCAD basta premere il tasto centrale del mouse o in tasto F10 da tastiera, e se presenti, appariranno le opzioni aggiuntive, quindi:

per il punto:
per la linea:
per il cerchio:
per l'arco:
per la polilinea esiste una barra specifica per permetterne tutte le modifiche, è da tener presente che in bCAD non esiste una distinzione netta fra linee e polilinee, quindi questi comandi funzionano sia su entità come Linee sia su polilinee e poligoni:
per il rettangolo:
per i testi:
per i tratteggi (che possono essere anche forati):
per il poligono regolare:
per l'ellisse:
per i colori di riempimento:

Il tutto senza utilizzare la tastiera, ma inserendoli attraverso le apposite icone.

Nella barra Viewport di bCAD è possibile richiamare determinati menu di impostazioni delle modalità di disegno

oppure è possibile far apparire molte finestre tramite tastiera con:

• F1 - per l'Help in linea;

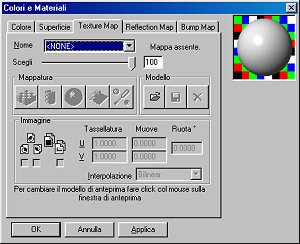

• F2 - per le impostazioni di Colori e Materiali (presente anche come icona);

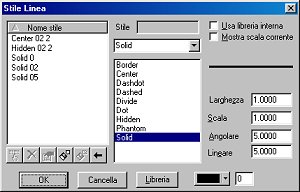

• F3 - per le impostazioni di Stile di Linea (presente anche come icona);


• F4 - per la gestione dei Piani o Layer (presente anche come icona);


• F5 - per gli Aiuti al Disegno (presente anche come icona), con le impostazioni per Scala ed Elevazione


• F6 - per le impostazioni del Sistema di Coordinate (presente anche come icona);


• F7 - per le impostazioni della Griglia, e delle modalità Orto e Soft Orto (presente anche come icona);

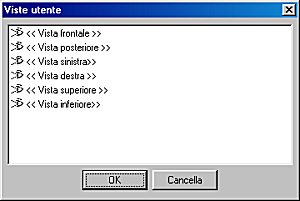

• F9 - per le Viste Utente (presente anche come icona);


• F10 - che, come già detto, fa apparire i sottomenu dei comandi, identica funzione disponibile premendo il tasto centrale del mouse;

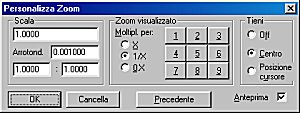

• F11 - per lo Zoom Personalizzato (presente anche come icona);


• F12 - per i Punti di Vista 3D (presente anche come icona);


Naturalmente in bCAD sono presenti tutti gli Snap indispensabili in un programma evoluto di disegno 2D, con il collegamento intelligente ai punti notevoli, muovendosi fra di essi con il tasto Tab della tastiera,

Esiste anche una barra per la modifica di tutte le entità disegnate, per raggruppare, dividere, aggiungere, separare Blocchi, e per fare serie di oggetti, in modo Radiale o Lineare (sia su X sia su Y sia su Z),

Sono presenti, in una apposita barra,  numerosi comandi per la Quotatura, Calcolo Area, Superfici, Perimetri, e Volumi

In bCAD non è presente la barra di comando, ma nel caso si debbano inserire le coordinate o dati numerici vari, premendo qualsiasi tasto numerico o simbolo coerente, apparirà la finestra di inserimento dei dati

Quindi durante la creazione o la modifica di un'entità, digitando un NUMERO (0....9) o il segno (-) o il segno (+) o (@), apparirà una finestra di dialogo che permette di inserire le coordinate desiderate.
Le coordinate possono essere scelte fra Cartesiane o Polari.
Le coordinate Cartesiane si differenziano dalle coordinate Polari dal modo di inserimento delle cifre che rappresentano i valori delle grandezze; infatti nelle coordinate Cartesiane le suddette cifre sono separate da spazi o da virgole, mentre nelle coordinate Polari le suddette cifre sono separate dal simbolo (<).
Le coordinate (sia esse Cartesiane sia esse Polari) possono essere inserite in formato Relativo (cioè rispetto alla posizione dell'ultimo punto selezionato) o in formato Assoluto (cioè rispetto all'origine 0, 0, 0 o rispetto all'origine impostata).
Il formato Relativo (a differenza del formato Assoluto) si sceglie inserendo il simbolo @ (chiocciolina) all'inizio dello spazi o per l'inserimento delle cifre.

Esempi:
Relativo @100, 200 oppure @100 200
Assoluto 100, 200 oppure 100 200

La prima cifra inserita corrisponderà a valori impostati sull'asse X, la seconda cifra corrisponderà a valori impostati sull'asse Y, l'eventuale terza cifra inserita corrisponderà a valori impostati sull'asse Z.
Le coordinate Polari possono essere suddivise anche in Polari e in Sferiche.
Le Polari sono rappresentate dall'inserimento di due cifre, la prima indica la grandezza, la seconda indica i gradi di inclinazione, mentre le sferiche sono rappresentate dall'inserimento di tre cifre, la prima indica la grandezza, la seconda e la terza indicano i gradi di inclinazione.

Esempi:
Polari @200<30
Sferiche @150<30<15

La prima cifra inserita corrisponderà a valori inerenti la grandezza dell'entità da realizzare o da modificare, la seconda cifra corrisponderà a valori inerenti i gradi di inclinazione rispetto al piano dello schermo, l'eventuale terza cifra corrisponderà a valori inerenti i gradi di inclinazione nella terza dimensione.
Possono quindi essere specificati punti utilizzando coordinate 2D o 3D.
Inserendo due sole coordinate (nel caso di coordinate Cartesiane) o inserendo la prima cifra che indica la grandezza e la seconda che indica il grado di inclinazione rispetto al piano dello schermo (nel caso di coordinate Polari) bCAD utilizza come terza coordinata del punto (nel caso di coordinate Cartesiane) o come grado di inclinazione nella terza dimensione (nel caso di coordinate Polari "sferiche") l'elevazione corrente dell'origine [assoluta (zero) o impostata dall'utente].

Si possono anche utilizzare una combinazione di numeri e lettere per immettere dei cosiddetti "Filtri" nell'inserimento di coordinate.
Quindi invece dei numeri si possono inserire le lettere x, y, z, o r ed il simbolo < (r per specificare la lunghezza dal punto precedente e < per specificare l'angolo), alcuni esempi:

1.       se si digita x 50 50 e si conferma con OK, si potrà inserire la coordinata x con il mouse ma y e z saranno sempre del valore di 50
2.       digitando @50< e confermando con OK, si disegnerà un vettore lungo 50 con l'angolazione inserita con il mouse.
3.       se si digita r <50 e confermando con OK, si avrà un vettore inclinato di 50° con lunghezza specificata con il mouse.
4.       se si digita 50 r e si conferma con OK, si avrà un vettore con x=50 e y e z specificate con il mouse.
E così via combinando in modo diverso i vari simboli, lettere e numeri si avranno molte altre varianti.

Ma come ragiona bCAD?
bCAD quando attivate un comando, sia esso 2D che 3D, chiede di:
Indicare su quale posizione od oggetto utilizzare il comando
e di seguito le informazioni relative al comando scelto (punto base, direzione, angolo, ecc)
Oppure se nel disegno ci sono gia oggetti selezionati chiede immediatamente le informazioni relative al comando scelto.
Per rendere ancora più agevole il disegno bCAD vi indica per iscritto sulla barra di stato cosa fare.

In ogni caso se avete dei dubbi, fermando il mouse sopra un Icona bCAD vi indica la sua funzione.

Infine in bCAD ogni disegno può essere stampato agevolmente su qualsiasi stampante di sistema o plotter, correttamente configurato sotto Windows

Sicuramente ci sarebbe molto altro da dire, e nel disegno bidimensionale bCAD non può essere riassunto in questa piccola paginetta, ma già con queste poche informazioni, siete in grado di utilizzare bCAD.
Non serve molto di più, data la sua semplicità e facilità d'uso, se avete letto questa pagina con attenzione siete già operativi nel disegno bidimensionale.
