Per diffondere bCAD
abbiamo deciso di mettere online una versione completamente
gratuita di bCAD.
Questa versione può essere scaricata, senza nessun costo da
parte dell'utente. bCAD 3.8 LE
rispetto alle versioni commerciali manca della possibilità di
restituire fotorealisticamente i modelli 3D generati al suo interni od
importati, quindi:
-
Non fa render
fotorealistico (cioè non fa il Phong ed il Ray-tracing), fa solo render
di scarsa resa realistica come Flat Shading e Gouraud;
-
Non permette le opzioni di modifica materiali che verrebbero visualizzate
con il Render di tipo Phong ed il
Ray-tracing.
Per tutto il resto bCAD 3.8 LE è completamente
identico a bCAD 3.8 Stanndard
build 486, sia nel 2D, sia nel 3D, sia nelle
funzioni di animazione.
Non troverete mai niente
di simile sia come qualità sia come costi.
Se non conoscete la
differenza fra i vari tipi di render, di seguito sono visualizzate alcune
immagini realizzare utilizzando i quattro tipi di render di bCAD.
Clicca sulle
immagini per vederle ingrandite

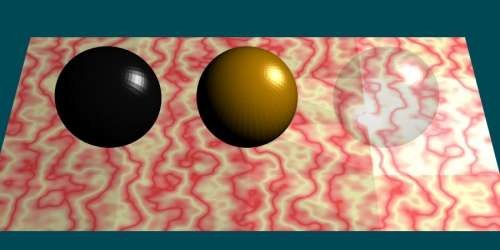

Render Flat Shading
(presente nelle versioni a pagamento e in bCAD LE) |

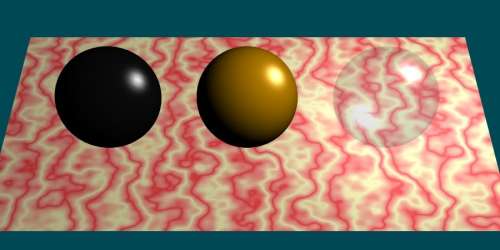

Render Gouraud
(presente nelle versioni a pagamento e in bCAD LE) |
|
|
 |
|
Il Flat
applica un colore
univoco (o una texture) a ciascuna faccia dell'oggetto, in funzione dell'angolo fra luce e faccia. Il risultato è un oggetto sfaccettato con spigoli vivi fra le
facce, con questo metodo non vengono calcolate ombre, rifrazioni, riflessioni, e
bump.
|
Il Gouraud interpola il colore di ciascuna faccia sulla base del colore di ciascun suo vertice, in funzione dell'illuminazione in quel punto. Il risultato è la gradazione del colore che crea effetti di arrotondamento degli spigoli fra le
facce, anche con questo metodo non vengono calcolate ombre, rifrazioni,
riflessioni, e bump
|
|

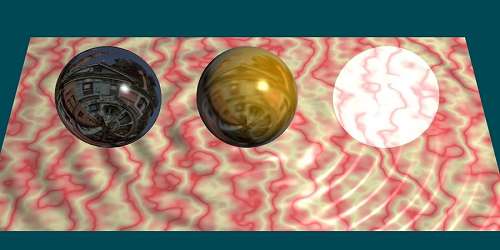

Render Phong
(non presente
in bCAD LE, ma solo nelle versioni a pagamento ) |

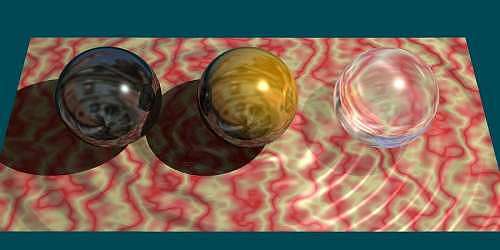

Render Ray Tracing
(non presente
in bCAD LE, ma solo nelle versioni a pagamento ) |
 |
 |
|
Il Phong
interpola il colore di ciascun pixel per ciascuna faccia. Il risultato è un effetto di omogeneizzazione e arrotondamento più realistico di quello generato con il metodo
Gouraud, con inoltre molteplici effetti speciali. Il metodo Phong permette di ottenere effetti di mappatura a rilievo
(Bump Map), questo metodo non calcola ombre rifrazioni e riflessioni complesse.
|
Il Ray-tracing
abilita effetti di rappresentazione aggiuntivi rispetto al metodo
Phong. Con il Ray-tracing è possibile generare immagini riflesse,
rifratte o curvate da oggetti dotati di trasparenza come liquidi o
vetro. Gli algoritmi di Ray-tracing generano poi automaticamente le
ombre di qualsiasi sorgente luminosa.
|
Rammentiamo
che anche se gratuito, per continuare ad esistere e svilupparsi questo
software ha bisogno di ingenti investimenti.
bCAD viene messo
liberamente in circolazione per diffonderne la conoscenza, quindi se
ritenete meritevole la nostra iniziativa, e desiderate che essa continui
nel tempo, sosteneteci acquistando una delle copie in vendita (ha prezzi
ridottissimi), in questo modo con un vostro investimento minimo avrete
sempre a disposizione un CAD 2D/3D e un render fotorealistico, con
funzioni e qualità all'avanguardia.
bCAD 3.8 LE può
essere scaricato riempiendo il Form seguente, che vi
porterà alla pagina in cui prelevare il file
bCAD
per funzionare correttamente necessita della Java Virtual Machine
installata sul PC, questo software è normalmente installato con Internet
Explorer, se comunque la JVM non fosse quella corretta e possibile
scaricarla qui:
dimensione file 6,5 Megabyte
