Il Web Browser:

In questa finestra si possono inserire (programmandolo come una normale pagina HTML) comandi Java o blocchi, in modo da avere subito a disposizione i comandi principali estesi in Java, texture, oppure blocchi inseriti dall'utente, nella setup di installazione standard sono presenti i seguenti comandi:

• Allinea (1)
• Trim e Trim Virtuale (2)
• Estendi ed Estendi Virtuale (3)
• Snap Tangente (4)
• Fila (Serie) per percorso (5)
• Testo multilinea (6)
• Curva (7)
• Polilinea da file (8)
• Helix (9) - vedi spiegazione particolareggiata-
• Muovi texture (10)

Inoltre sono visualizzate le icone (11) dei file di estensione dei blocchi scaricabili dal nostro sito ed installabili nella versione 3.8 (sono disponibili da scaricare più di 700 blocchi).

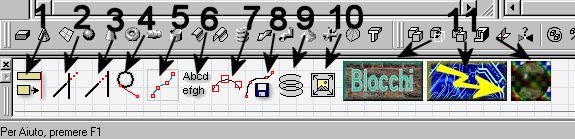

Particolare del Web Browser

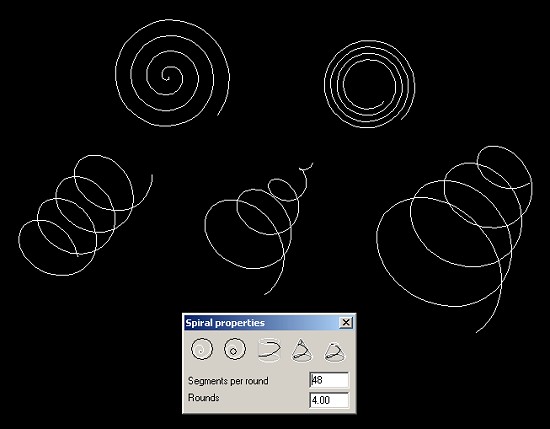

Helix:

Con questo comando è possibile disegnare in automatico 5 tipi di spirali diverse, composte da polilinee ma giacenti in uno spazio 3D.

Wire-Frame, Ombreggiato o Entrambi?

L’aspetto ed il metodo di visualizzazione della finestra di disegno è stato potenziato in maniera eccezionale. Adesso è possibile creare ed editare gli oggetti in tempo reale in modalità ombreggiata. Questo rende semplice capire cosa è mostrato nello spazio 3D, comparandolo con quello visualizzato con il precedente metodo wire-frame. Inoltre è stato introdotto un nuovo modo di visualizzare lo sfondo, che permette all’utente di avere l’impressione della profondità dello scenario creato. Il motore di ombreggiatura in tempo reale diventa sempre più simile ad un rendering realistico – adesso sono mostrate non solo le texture ma anche le mappe di riflessione, che incrementano il realismo in caso di presenza di materiali metallici.

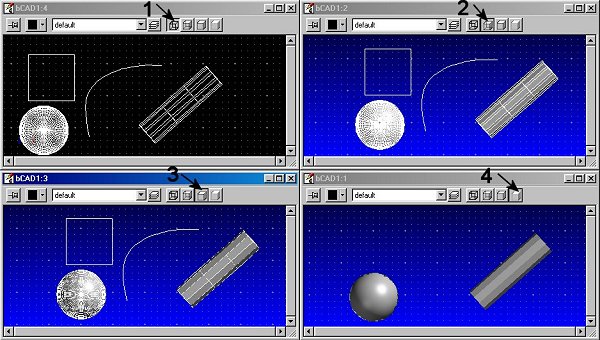

Quindi da questa versione in bCAD è possibile impostare l'area di disegno in modo da visualizzare gli oggetti a:

• Solo linee, (premendo l'icona 1) in pratica nella classica modalità fil di ferro;

• Tutte le linee, (premendo l'icona 2) quindi ombreggiato con tutte le maglie visibili, in modo da visualizzare tutte maglie che compongono un oggetto 3D, compresi tutti gli oggetti bidimensionali;

• Linee visibili, (premendo l'icona 3) quindi ombreggiato con visualizzate solo le maglie in primo piano, cioè non coperte dall'oggetto o da altri oggetti, anche in questa modalità sono visibili gli oggetti bidimensionali;

• Senza linee, (premendo l'icona 4) quindi solo ombreggiato, ed in questà modalità non verranno mostrate le linee di nessun oggetto, e nessun oggetto bidimensionale

In queste finestre personalizzabili si possono utilizzare tutti i comandi di bCAD, quindi fare disegno 2D (nella modalità 4 sarà possibile disegnarli ma non si vedranno gli oggetti 2D creati) oppure modellazione 3D (in tutte le finestre indifferentemente).

Negli oggetti 3D nelle visualizzazioni del tipo 2, 3 e 4 verranno mostrati anche i colori del materiale, le eventuali trasparenze e le Texture raster eventualmente applicate.

In tutte le finestre è possibile personalizzare lo sfondo e la griglia.

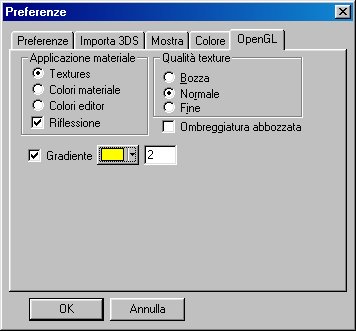

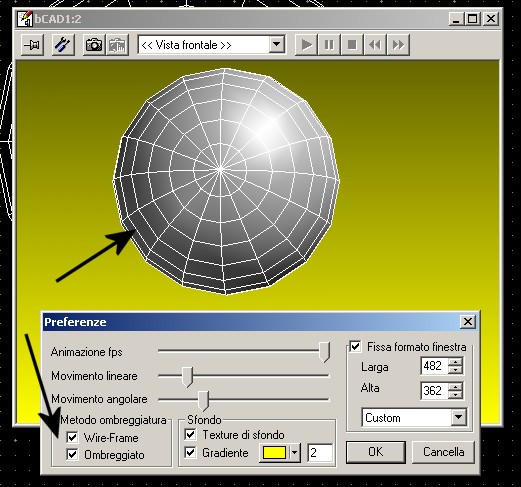

Nuove impostazioni della finestra OpenGL:

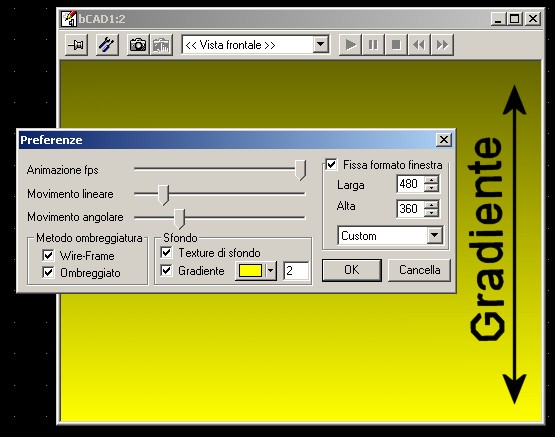

Anche le impostazioni della finestra OpenGL sono cambiate considerevolmente, adesso è possibile le modalità di visualizzazione, modificare lo sfondo, dargli una sfumatura di qualsiasi colore (il gradiente).
In questa finestra è possibile la navigazione, sia con i comandi da tastiera sia con il mouse ruotando la vista zoommando con la rotellina centrale e muovendola in tutte le direzioni possibili.

Soft Orto:

Adesso vi è una nuova possibilità, la modalità Soft orto, impostandola non appena, il percorso del mouse incrocia l'area di ricerca (in pratica il cerchietto del mouse) il movimento viene di colpo forzato in modalità ortogonale.
Ad esempio inserendo le coordinate relative nella modalità @500< e muovendo il mouse, non appena il movimento avverrà in modo verticale od orizzontale, incrociando il cerchietto del mouse, si disegnerà una linea ortogonale lunga 500.

Inoltre da ora anche i comandi Muove e Copia possono essere fatti in modalità Orto o Soft orto (tenendo premuto il tasto CTRL)

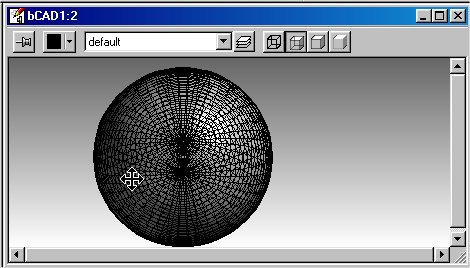

Movimenti nelle finestre:

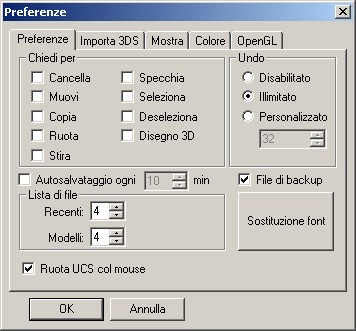

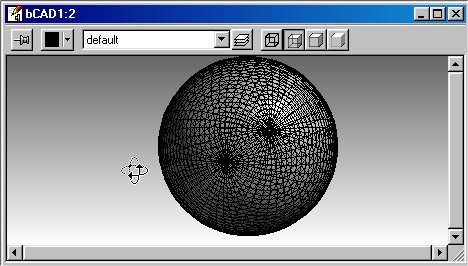

Attivando questa opzione, tenendo premuto il tasto CTRL insieme al tasto destro del mouse sarà possibile ruotare l'UCS della finestra di disegno corrente.

Tenendo premuto il tasto Shift insieme al tasto destro del mouse, è possibile muovere il disegno in tutte le direzioni.

Questo Pan a differenza di quello quello classico (con il tasto sinistro del mouse in caso di non attivazione di nessun comando) da sempre presente in bCAD, permette di muovere il disegno anche con i comandi attivi e senza disattivare gli stessi.

Ricapitolando adesso ci sono delle nuove funzioni nel controllo dei movimenti della vista tramite il mouse (funzionanti in qualsiasi finestra):

• Ctrl + rotellina del mouse - muove la vista nella direzione verticale.

•  Shift + rotellina del mouse – muove la vista nella direzione orizzontale

• Ctrl + Shift + tasto destro del mouse (oppure + rotellina del mouse) – ruota la vista introno all’asse Z corrente.

•  Ctrl + tasto destro del mouse – ruota la vista in tutte le direzioni.

•  Shift + tasto destro del mouse – muove la vista in tutte le direzioni, a differenza del Pan tradizionale di bCAD, che in assenza di un comando attivo permette il movimento premendo il tasto sinistro del mouse, questo metodo aggiuntivo permette di muovere la vista anche con i comandi attivi e senza uscire da essi.

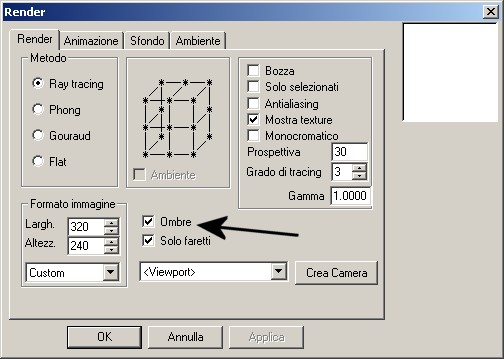

Ombre nel render:

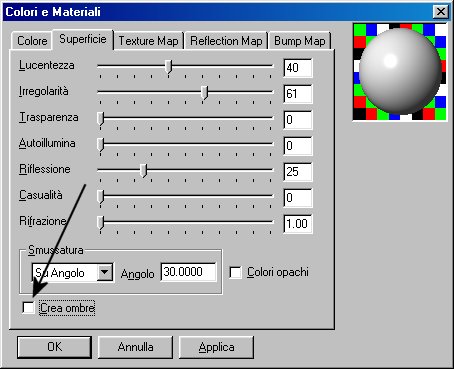

Il motore di render è stato potenziato, adesso è possibile controllare la generazione di ombre, sia indipendentemente per ciascun oggetto sia per le luci, infatti oltre che nelle proprietà degli oggetti, nella finestra di Render sono adesso presente due nuove opzioni, Ombre e Faretti, quindi nel render di tipo Ray tracing è possibile decidere da quali luci generare ombre e se generarle.

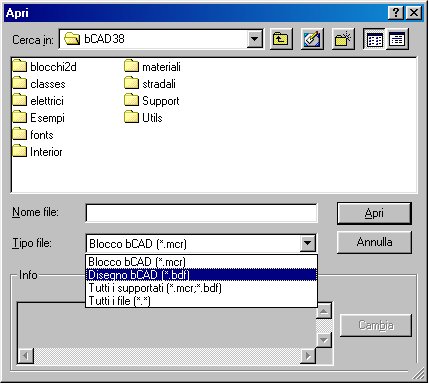

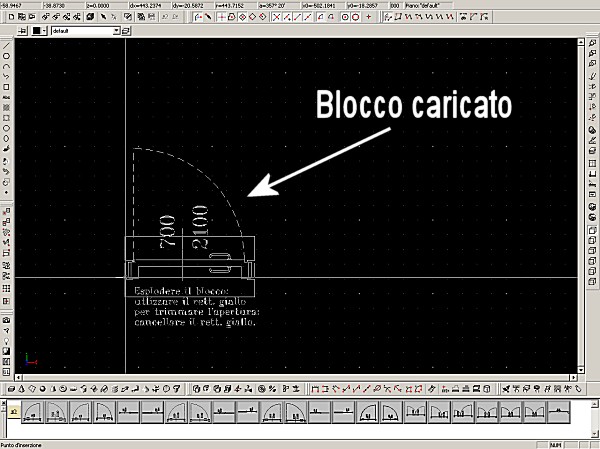

Blocchi:

É  introdotta la possibilità di caricare un file BDF di bCAD (il formato di file proprietario) come se fosse un blocco, in aggiunta all’importazione dei blocchi standard in formato MCR. Tutta la struttura dati dei piani del file caricato come blocco viene conservata.

Nel comando "Carica Blocco" è stata aggiunta la possibilità di specchiare il blocco caricato, in aggiunta alle opzioni esistenti di ruotare, scalare e cambiare l’etichetta al blocco.

Snap al punto, al medio di maglia, al punto vicino della maglia:

Dalla build 385 sono presenti altri tipi di Snap:

• Al punto medio del lato 3D

• Al punto più vicino della maglia 3D

• All'entità Punto

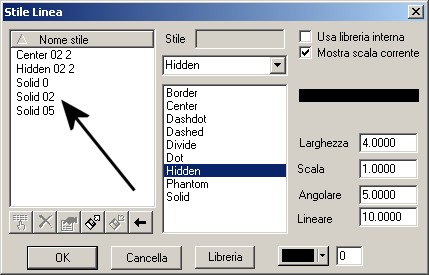

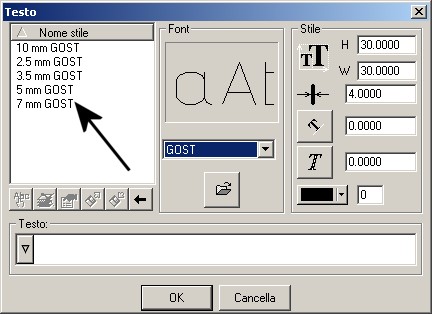

Stili:

Ora è possibile impostare gli stil e memorizzarli in un file esterno, in modo che ad ogni avvio di bCAD vengano caricati gli stili da voi più utilizzati, per le Dimensioni;

Le Linee;

I Testi;

I Tratteggi.

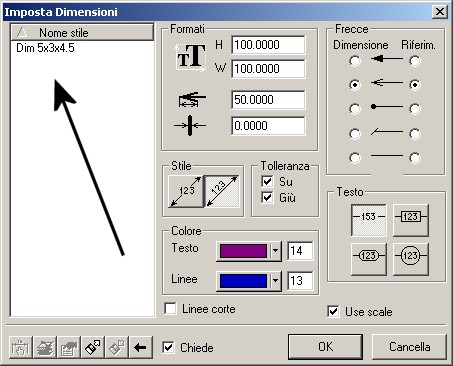

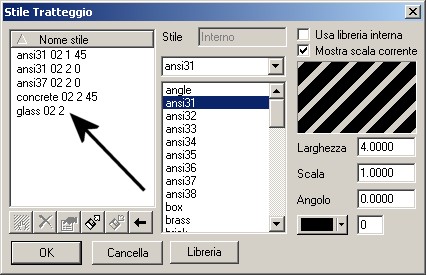

Per modificare od impostare nuovi stili bisogna caricare il file init.bdf presente nella cartella ove è installato bCAD, quindi nelle varie finestre (Stile Linea, Imposta Dimensioni, Stile Tratteggio, Testo), modificare ed impostare le nuove line ed gli stili di default, quindi salvare il file e chiuderlo, a questo punto ad ogni avvio di bCAD si avranno caricate le impostazioni presenti nel file init.bdf.

Topmpst:

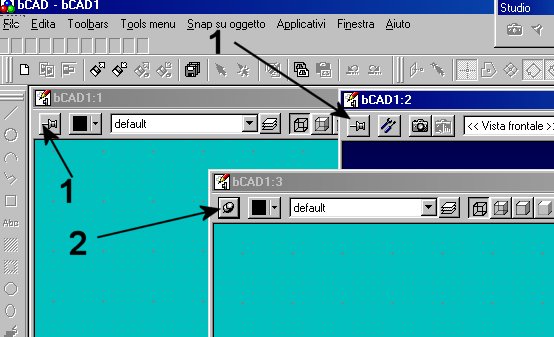

Con il tasto Topmpst si può impostare la finestra che si desidera rimanga sempre in primo piano anche se non è la finestra attiva, nell'esempio i tasti nella posizione 1 sono in posizione libera, mentre il tasto nella posizione 2 imposta la finestra in primo piano.

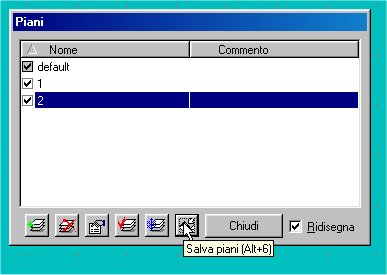

Salva piano:

Con questo comando è possibile salvare un piano selezionato, con tutti gli oggetti in esso inclusi, come un normale file vettoriale di bCAD.

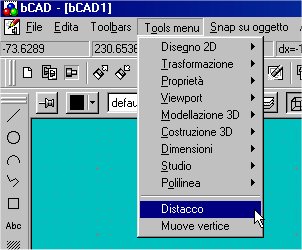

Distacco:

Con questo comando è possibile distaccare, parti selezionate dall'utente, di un solido o superficie per poi muoverle o cancellarle, nel caso di solido l'oggetto che ne deriverà sarà ovviamente una superficie cava.

Aggiungi:

Con il comando Aggiungi è possibile aggiungere un oggetto o un insieme di oggetti ad un gruppo già presente nel disegno, basta selezionare l'oggetto (o gli oggetti) e di seguito selezionare il gruppo.

Comando Muovi vertici:

Comando simile allo Stira nel 2D, ma che funziona anche per tutti gli oggetti 3D, oppure per ogni singolo vertice di un qualsiasi oggetto 2D o 3D.

Comando Seleziona:

Tenendo premuto il tasto CRTL con il comando Seleziona attivo, si possono Deselezionare gli oggetti senza attivare il comando Deseleziona.

Esportazione:

Esportando il disegno come raster adesso vengono inclusi anche eventuali sfondi bitmap presenti nel disegno vettoriale.
